▲图形符号

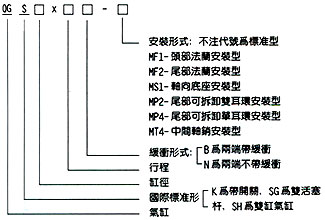

▲型号注释
▲技术参数
工作介质：经过净化并含有油雾的压缩空气
工作压力范围：32～100：0.15～1MPa 、125～320：0.1～1MPa
耐压：1.5MPa
工作温度范围：5～60℃
活塞运动速度范围：50～500mm/s
开关工作电压和电流：AC24～250V≤2A DC24～110V≤2A

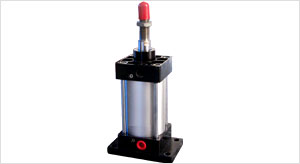

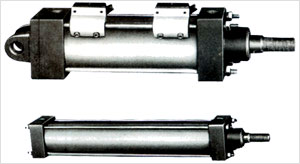

▲产品特色
QGS系列气缸在结构要素和尺寸、安装形式和尺寸方面都符合ISO国际标准，具有工作可靠、耐久性好、起重压力小、密封性好、运动平稳、造型美观、互换性强的特点，属更新换代的气缸系列产品。
本产品通过在活塞上安装聚四氟烯支承环，使活塞运动时密封性能保持均匀密封，达到降低磨损，延长使用寿命的效果。缓冲装置采用国外新型结构，可起单向阀的作用，使气缸结构更加紧凑、合理。
在32～125缸径范围内，可根据用户需要，安装磁控行程开关，实现气缸自动往复运动。
▲各种缸径的气缸在不同使用压力下的理论输出力：（单位：N）
缸径
（mm） |
活塞
杆径
（mm） |
受压面积cm2 |
使用压力（MPa） |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.63 |
0.7 |
| 推 |
拉 |
推 |
拉 |
推 |
拉 |
推 |
拉 |
推 |
拉 |
推 |
拉 |
推 |
拉 |
| 32 |
12 |
8.0 |
6.9 |
160 |
138 |
241 |
207 |
321 |
276 |
402 |
345 |
506 |
435 |
562 |
483 |
| 40 |
16 |
12.5 |
10.5 |
251 |
211 |
376 |
316 |
502 |
422 |
628 |
527 |
791 |
665 |
879 |
738 |
| 50 |
20 |
19.6 |
16.4 |
392 |
329 |
589 |
494 |
785 |
695 |
981 |
842 |
1237 |
1039 |
1374 |
1154 |
| 63 |
20 |
31.1 |
28.0 |
623 |
560 |
935 |
840 |
1246 |
1121 |
1558 |
1401 |
1963 |
1765 |
2182 |
1962 |
| 80 |
25 |
50.2 |
45.3 |
1005 |
907 |
1507 |
1360 |
2010 |
1814 |
2513 |
2267 |
3166 |
2857 |
3518 |
3174 |
| 100 |
25 |
78.5 |
73.6 |
1570 |
1472 |
2356 |
2208 |
3141 |
2945 |
3926 |
3681 |
4948 |
4638 |
5497 |
5154 |
| 125 |
32 |
122.7 |
114.6 |
2454 |
2293 |
3681 |
3440 |
4908 |
5687 |
6135 |
5733 |
7731 |
7224 |
8590 |
8027 |
| 160 |
45 |
201.0 |
185.1 |
4021 |
3703 |
6031 |
5554 |
8042 |
7406 |
10053 |
9257 |
12666 |
11664 |
14074 |
12961 |
| 200 |
45 |
314.1 |
298.2 |
6282 |
5965 |
9423 |
8947 |
12566 |
11930 |
15707 |
14912 |
19792 |
18790 |
21901 |
20877 |
| 250 |
50 |
490.8 |
471.2 |
9817 |
9424 |
14726 |
14127 |
19634 |
18849 |
24543 |
23561 |
30925 |
29688 |
34361 |
32986 |
| 320 |
63 |
804.2 |
773.0 |
16084 |
15461 |
24127 |
23192 |
32169 |
30923 |
40212 |
38653 |
50667 |
48703 |
56297 |
54115 |
此表中的数据是理论输出力，在实际选用中应根据不同情况对表中数值乘以0.6-0.8系数后，在选取。
|
